「初代」Sigmarion復活のメモ †

  • 長らく放置状態だったSigmarionだが、元々の所有者であるmsoさんのSNS参加を記念してネットワーク環境の復活を試みる。といっても、通信環境を整備してBlog用の写真を撮る程度だけなのだが(^^;)
  • 本気で読み物にする元気もないので、もろメモをアップして、最低限整形でお茶を濁します。
↑

いきなり挫折(^^;)　2009/07/08 †

  • 5年ほど前に、有線LANで直接接続し、regファイルを相互にインストールするという裏技を見つけて成功したのだが、同じ手順でいけると思ったら今回は完全にこけた。
  • 実は、VistaではActiveSync自体がなくなっていた。年月が進むと同じ環境の再現は難しいと言う話だ。
  • 代替アプリはあるのだが、逆に、初代sigmarionが相手では使えないようだ。
  • Win98Noteを引っ張り出したが、regeditのver違いで受け付けず、裏技が使えない。何せ、サンプルのregデータはver5で作成されており、Win98はver4のため、regファイルを認識せず（上位互換なし）
  • 赤外線通信で直接の母艦接続を試みるも認識せず、Win98側のCOMポートがあわせられない。
  • 万事休すかぁ・・・
↑

仮想マシーンで対応だ　　2009/07/09 †

  • カミさんのXP機を使おうかとも思ったが、何かと面倒！
  • VMworkstation という手があったのだ！　Vistaノートを使えばマシンも高速だし、メモリもだぶだぶだから、多少の負荷もさほど苦にならんだろうと、お試し版をインストール。WindowsXP_Proをインストールすることに。
    • 仮想HDD(イメージファイル)８GB(デフォルト)
    • パスは、C:\Users\eizo\Documents\Virtual Machines
    • 「簡易インストール」になり、キーは最初に入力しておき、後は自動
    • インストールは速い　15分程度か！と思ったら、コピー後が長い、、「完了まで33分後」で全然動きがない？？
    • リセットしたら、少し戻って再度インストール再開したが、キーは再入力に
    • 後は順調に進んで、なつかしの起動音が、数回再起動して完了か
↑

仮想XPの設定 †

  • インターネットは接続できたが、IPアドレスが違う
    IPadoress　192.168.204.128
Default Gateway 192.168.204.2
  • 192.168.1.0 とは通信できない　ping はtimed out に
  • VMwareメニューの仮想ネットワークをチェックと3つもある
    VMnet0 ブリッジ
　　自動選択されたアダプタにブリッジ
VMnet1 ホストオンリー　192.168.209.0
　プライベートNWをホストと共有
VMnet8 NAT　　　　　　192.168.204.0
　ホストのIPアドレスを共有して使用する

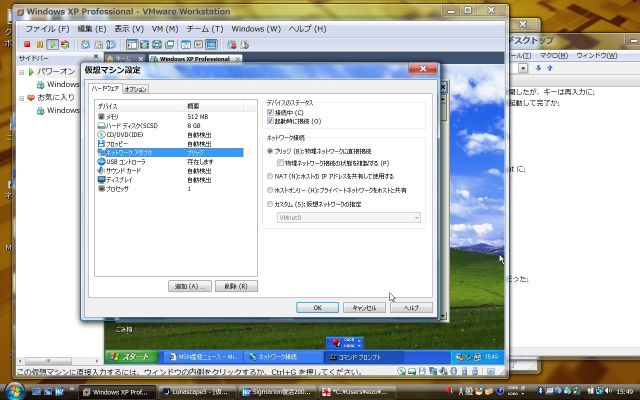

  • いろいろ迷ったが、基本はVMのネットワーク設定だった
    • 「VM」-「設定」ー「ネットワークアダプタ」で、「ネットワーク接続」を「NAT」から変更する。
    • 『ブリッジ：物理ネットワークに直接接続』を選ぶ
  • 仮想_XPのネット設定　アダプタは有線LANのみ
    • IPアドレス、DNS　を自動にしたら　192.168.1.110 を取得
    • ping もとんだし、サーバ(kurarinet)も接続できた
↑

有線LANでいきなりインターネット †

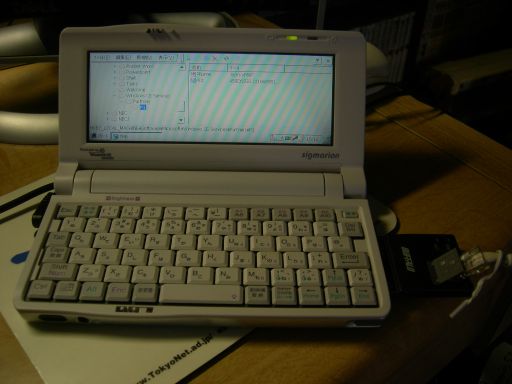

  • sigmarionの有線LAN接続
    • 基本的には内蔵ドライバが対応しているので、カードを挿入すれば自動的に認識するようだ。実際は、母艦接続のためにレジストリを先に追加してしまったが、これはActibeSync用の設定データなので関係ないと思う。
    • IPアドレス自動取得なので、IE起動すれば、いきなりネット接続可能になる。ただし、デフォルトで画像は表示しないので注意。
    • また、セキュリティサイトは、IEが古いので受け付けない(パッチがあるそうだが、未確認。。だめという情報もあり)
    • ただ、母艦接続のためには、手動設定が必要になる。（詳細は次項）
      ネットワークツール「vxUtil」
Sigmarion用必須　状態確認やping試験が可能
↑

母艦接続の原理 †

  • 基本的には、シリアルや赤外線通信などで直結した状態で、相互を認識する（パートナー関係）しておくのが基本（そうすれば、レジストリーデータがきちんと作成される）
  • ところが、シリアルケーブルがなかったり、赤外線環境がない場合はLAN環境ができても、最初のパートナー関係を作ることができない
  • 母艦とパートナー関係ができないと、ソフトのインストールができないという致命的な問題が残る（外部メモリーから直接インストールできる簡単ツールもないわけではないが）
  • そのため、できあいの有線LAN環境のレジストリを使って、一気にパートーナー関係を構築しようと言うのが、このたくらみである
  • ただし、今回用いた母艦用のデータは、regedit ver5（windowsXP）対応、また、sigmarionは初代ベースなので、他の機器組み合わせでは無理と思われる。
↑

レジストリーデータのポイント 」 [#gbcf8846] †

  • 今回使ったレジストリデータはいきなりＬＡＮでActiveSyncする編から入手したもの。
  • 基本的に、相互のデータを合わせておかないと接続することができない、また接続しても、次の段階（関係確認）ではじかれてしまう。あわせるポイントと修正箇所は、以下のとおり。
    • ①同期キー　”Last Device”　
      　[sigmarion]と[母艦]の双方で合ってさえいれば何でもよいが、あちこちに出てくるので、デフォルト値のままで変更しないほうがよい
    • ②コンピュータ名
      　LANで接続する際に重要（Wins設定が絡んでくるのだが、後述）
      [sigmarion]
　デフォルトのPC名は「ﾏｲﾊﾝﾄﾞﾍﾙﾄﾞPC」だが、「sigmarion2」にした
　（DataFolderとも合わせておいた。必ずしも必要ないかもしれないが）
　当然、sigmarion自体のPC名も変更する必要あり！
　また、「通信」プロパティのデバイス名も同じく sigmarion2 とした！
[母艦]
　「ezm-VMXP」とした
    • ③同期ファイルのパス　&br: ・同期を取るためのフォルダーを作成、指定する
      [sigmarion]
　「My Document」内の「同期ﾌｧｲﾙ」がデフォルト（自動的に作成されるようだ）
[母艦]
「マイ ドキュメント」 内に「同期ファイル」という名前のフォルダーを作成する
    • ④データフォルダー "DataFolder"
      [母艦]
"DataFolder"="C:\\Program Files\\Microsoft ActiveSync\\Profiles\\sigmarion2"
　上記パスに対応したフォルダーを作成する　\Profiles\sigmarion2　の部分
    • ⑤通信方法
      [sigmarion]
　「ﾈｯﾄﾜｰｸ接続」とする
↑

sigmarionのレジストリー操作 †

  • サンプルレジストリの修正箇所を整理すると
    [母艦]
"{000214A0-0000-0000-C000-000000000046}"="sigmaion2"
　★sigmarionのPC名を入力
"Briefcase Path"="C:\Documents and Settings\Administrator\My Documents\同期ファ イル\\"
　★XP環境に合わせたパス名

[sigmarion]側
[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows CE Services\Partners\P1]
　★P「1」　1台目母艦　（２台目は　P2になる）
"PName"="ezm-VMXP"
　★母艦のPC名に合わせる
  • 母艦側は、regファイルをダブルクリックすれば結合更新される
  • sigmarion(WinCE)にはregeditがないので、直接操作することができない。「TRE」というフリーソフトがあるので、それを使う。
  • 「mips版CAB」ファイルをsigmarion上でダブルクリックでインストール完了する。
  • 「ファイル」ー「レジストリの取り込み」で更新結合される。念のため、関連項目を開いて設定内容を確認しておく。
  • なお、解凍ツールがうまく動かないので、事前に母艦側で解凍して、CFメモリー経由でsigmarionに持ち込む
↑

有線LANで母艦接続のまとめ †

[母艦]側
①ActiveSync3.5をインストールする
　・関連フォルダーは、事前に作成しておく
　・インストール終了後に、レジストリーを結合する
②ActiveSyncを起動する(待機状態)
[Sigmarion]側
①レジストリーの登録
　・ActiveSyncはインストール済み
　・レジストリを更新する
②ネットワーク設定の変更
　・WINSの設定が必要になる　（LANでWindows接続が行われるためか）
　・ﾈｯﾄﾜｰｸ設定が自動だと、WINSが設定できない
　・「手動」設定で、以下のように設定する
　　　IPアドレス　　　　　　　　　　192.168.1.x　　【競合注意！】
　　　サブネットマスク　　　　　　　255.255.255.0
　　　デフォルトゲートウェイ　　　　192.168.1.1　　【ルータのIPアドレス】
　　　DNS　　　　　　　　　　　　　192.168.1.1　　【ルータのIPアドレス】
　　　WINS　　　　　　　　　　　　192.168.1.101　【母艦のIPアドレス】
③接続開始
　・Sig側から接続する
　・母艦側は自動的に
　　　「ﾈｯﾄﾜｰｸ接続」ー「ezm-VMXP」を選ぶ
　・問題なければ、母艦側のActiveSyncが自動的に起動して、同期完了する

④問題解決
　・接続できなければ、名前解決NG　　　　コンピュータ名やWINS設定を確認
　・接続後NGならば、　　同期ファイル等の有無確認
　・同期ファイルに、何か入れて「同期」を実行　　ファイルが転送されればOK
↑

次は、無線LANだ †

  • さて、ActiveSync環境はできたし、次は無線LAN環境だ！ と思ったが、ここで行き詰ってしまった(^^;)
  • 確かに無線LANのドライバインストールはActiveSyncがないとできないのだが、そもそもsigmarionに無線LANカードを挿すと、今までの有線LAN環境は消えてしまうのだ
  • シリアルか赤外線通信でActiveSyncがないとダメだったんだ！（そういえば、前回、有線LANの後で、わざわざ赤外線でActiveSyncを作ったことを、今頃思い出した！）
  • 改めて考えてみたが、
    • Vistaでは、そもそも初代SigmarionとはActiveSync接続環境が作れない！！　
    • VMXPでは、赤外線通信がない？　デバイスが表示されない　面倒！！
  • ActiveSync経由インストールは不可能という結論になってしまう
↑

ドライバの直接インストール方法 †

  • sigmarion単体で可能な方法は、ちゃんとある！
    • CE用exeファイル、CABファイル の場合、そのままダブルクリックすればよい
    • TREなどはそうだった　mips版CABさえあればOKだ
  • PC用exeファイルの場合は、母艦PCで実行してActiveSync経由でインストールなのだが、実は抜け道があることがわかった
  • 先ほどのWindowsCE機のソフトウェアインストール方法の「■7.PC用.EXEファイルの場合 その３」で、ActiveSyncがなくてもできる！
  • 手順は以下のとおり
    　①PC上でEXEファイルを実行する
　②当然、ActiveSyncがないので、インストールは中断する
　③ただ、インストール用のCABファイルまでは作成される
　④その場所は、Program Files」－「Microsoft ActiveSync」に新フォルダーが
　⑤これをSigmarionにCFメモリでコピーして、実行すればOK
↑

無線ドライバのインストール †

  • Pciの無線LANカード用のドライバは、前回どおり「Windows CE 2_11対応Compaq WL100無線PCカードドライバ1_04_05A」を適用する。ファイル名は　SP15585.exe
  • これを実行すると、単に解凍されて　Setup211.exe　ができる。これがインストーラー本体である
  • これをVMXP上で実行すると、インストール画面になるが、途中でSTOPする

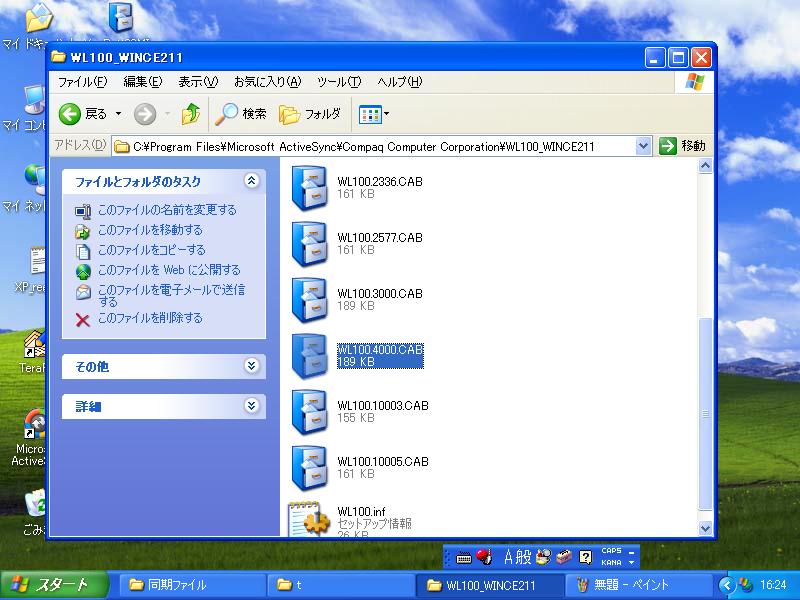

  • しかしながら、上記④の当該フォルダーをチェックすると、ちゃんとCABファイルができている！！
    　C:\Program Files\Microsoft ActiveSync\　の中に、
　Compaq Computer Corporation\WL100_WINCE211　というフォルダーができて
　この中に多数のCABファイルが生成されている
　ただし、どれがmips対応版かはわからない
  • ActiveSyncとは別に、母艦とsigmarion間でファイル共有が簡単にできた！
    　Sigmarion側で、ファイル名を指定して実行で、「\\ezm-VMXP」打ち込む
  • これで、すべてのCABをsigmarion側へコピーして、片っ端から実行してみる
  • 唯一、「WL100.4000.CAB」が実行可能で、インストール完了！「WL100 settings」というアプリアイコンができている
↑

無線LANカードとドライバのリンク †

  • で、おもむろに無線LANカードを挿入すると、「認識されなかったPCカードアダプタ」でアダプタ名を入力するよう言われる
  • これには困ってしまった(^^;)結局、前回も同じトラブルに遭遇していて、メモに記録が残っていた！！
    ドライバ名を「WL100NDS.dll」と入力する！！！
↑

無線LAN設定 †

  • これで、正常に認識され、無線LANの設定をすれば接続開始
    　　SSID：I-xxxx-XXXX (現在のAPのSSID)
　　WEP：使用しない
　　11Mbs　
  • なお、アクセスポイント側の「MACアドレス登録」設定は残っていたので、問題なく接続開始した。
  • 無線LANでファイル共有をやるためには、同じくWINS設定が必要。＜コンピュータ名のWindows名前解決のため＞
  • IPアドレスは手動設定となることは、有線LANと同じ。「コンパネ」「ネットワーク」で、無線LANアダプタを選び、「プロパティ」設定する
↑

IEのセキュリティアップ †

  • Pocket Internet Explorer 3.0はセキュリティ強度が低いため、かなりの認証ページで接続できなくなる
  • 128bit対応にするアップデートがMicrosoftから提供されている
  • ネット情報ではダメだったと言う話があり放置していたが、試してみる。
  • ダウンロードした「128bitHPC.exe」を、そのままVMXP上で実行した。本体のLANケーブルが外れていたので途中で停止してしまったが、コードを接続した瞬間に、sigmarionにインストールされた！(つながっていなくても、再開するのだ！）
  • これで、Yahooメールなどもチェックできるようになった！
↑

hostsファイル †

  • 自宅サーバへの接続に困る、SNSには入れない
  • 探すと、こんな情報が・
    3.22 hostsファイルの場所
　質問
 WinCEって、hostsファイルに相当するファイルってあるのでしょうか。
　回答
\\HKEY_LOCAL_MACHINE\Comm\Tcpip\hostsというものがあるみたいですね。ここに、
[ホスト名]（キー）
ipaddr(長さ4桁のバイナリ）
aliases(テキスト）
というものがあります。
私の場合、NetSetCEというIPアドレス切り替え用ソフトウェアを使って、HOSTSの登録を行っています。
  • で、レジストリをチェックしてみるとこんな項目がある。アドレス修正してみるもぜんぜん受け付けない
    ExpireTime
80 56 1D E6 F8 01 CA 01
aliases

ipaddr
CB B5 34 29 (203．181．52．41)
　→ C0 A8 01 E6（192.168.1.230）
  • 「NetSetCE」を探すと、ちゃんとホームページがあり、該当のファイルも判明した。「NetSetCE HPC Pro/2000用のダウンロード」(リリース版)Version 1.13　MIPS日本語版【シグマリオン動作確認】
  • 「NSCMP113.LZH」を解凍して、「NetSetCE.exe」をsigmarionに移す。インストーラかと思いきや、実行ファイルだった。
  • NETWORK設定、HOSTS設定などを登録したら、有効になった。（vxUtilで確認）
  • クラリNET-SNSに接続できるようになったが、LOGIN画面の入力が対応しなくて、進まない(^^;)
↑

システム構成 †

  • 本体のプロパティで確認できる
    Mem：32MB ProgramとDataで共有（初期値半々、調整可能）
CPU：MIPS 4000 Family
OS：MS Windows CE,Handheld PC Edition Version 3.01
      Microsoft Windows CE Version 2.11
      Pocket Internet Explorer Version 3.01
      Pocket Oytlook Version 3.01
↑

Sigmarion用フリーソフト　　2009/7/13 †

  • いろいろ確認してみたが、★は必須アイテムだと思う
↑

システムツール †

  • 「TRE」★
    　レジストリーエディタ
　有線LANで母艦接続設定する際に必須！
  • 「systempath」☆
    　アプリのpathを指定追加できる
　つまりCFメモリからの起動が可能になるわけで画期的
　もっとも通信中は使えないのでイマイチかも
　拡張子cplのファイルはSig上では見えないので要注意
　(syspat_cpl で\\sig\windows\コピーしてから、renameして使う)
  • 「piermenu」
    　右クリックメニューが簡単に使えるそうだが、インストール？？
↑

NW設定ツール †

  • 「vxUtil」★
    　Network関係の状態確認ツール　ipconfig　ping 　必須！
  • 「netset」★
    　複数のNW設定を保存し、切り替えることができる
　なによりhosts まで設定できるのはすごい(本体では不可）
↑

圧縮解凍ツール †

  • 「Xacrett」
    　定番なのだが、インストール時の設定に失敗？　動作せず
  • 「Tascal_LHA」
    　インストールはできたが、LZHにしか対応していない（ZIP不可）
  • どちらも中途半端で、母艦とファイル共有か、CF経由で対応するしかない
↑

メモリー確認ツール †

  • 「sfinder」
    　やや高機能、グラフ表示も可能
　シェアウェアで期限切れがうるさい
  • 「shsy」
    　簡単だが、これで十分か
↑

フォント †

  • 「ぱうFONT」★
    　やや太めで可視性の高いFONT
　Windowsにコピーしてリセットすればよい
　ただ、使えるアプリは限られている　PocketWord/Excelでは確認
↑

エディタ †

  • 「EM_editor」
    ・未確認
・ただ、Wordが十分エディタ代わりになるのであえて必要ないかも
